1. Quel est le processus d’installation du système d’air frais ? Comment coordonner la climatisation centrale et la décoration ?
A. Une fois l’appareil principal arrivé sur site, effectuez un test de mise sous tension au sol afin de vérifier que l’équipement est en bon état avant son entrée sur le chantier.
B. La durée d’alimentation électrique du nouveau ventilateur doit être adaptée à celle de la station électrique. Le câble de commande du ventilateur doit être canalisé et raccordé ; ce travail peut être réalisé avec l’aide d’un électricien spécialisé. Veillez également à l’alimentation électrique de l’appareil principal.
C. Utilisez une nacelle et des boulons d’expansion pour soulever le moteur principal jusqu’à la position prévue. Assurez-vous que l’installation soit verticale, stable et équipée de dispositifs d’amortissement, selon les exigences du site. Lors de la phase de décoration résidentielle, si la climatisation centrale et le système d’air frais installés au plafond suspendu sont mis en place simultanément, il est indispensable de planifier dès le début l’emplacement des équipements ainsi que leurs conduits et tuyaux respectifs, afin d’éviter les croisements entre les réseaux. Il est recommandé d’installer les conduits d’air frais avant ceux de la climatisation.
D. Communiquez avec les responsables des installations de climatisation, de plomberie et d’électricité, ainsi qu’avec les autres services concernés, afin de vérifier que les canalisations existantes ne présentent aucun obstacle et que leur emplacement n’interfère pas avec les autres équipements. Ajustez ensuite le projet de conception en fonction des conditions spécifiques du site. Prenez en compte la hauteur du plafond pour déterminer l’élévation des conduites installées. Référez-vous aux règles de disposition des canalisations propres aux projets de construction publique : canalisation électrique, canalisation sous pression, canalisation d’eau, canalisation secondaire. Étant donné que la taille et la section transversale du conduit du nouveau ventilateur sont bien supérieures à celles des canalisations d’eau ou de cuivre, ces conduits sont généralement posés lors de travaux de superposition.
E. Conception et installation du réseau de canalisations après ajustement fin. Installez un palonnier tous les 150 cm pour les conduites rigides, en veillant à ce qu’elles soient parfaitement horizontales et verticales. Dans les zones où des flexibles sont intégrés au réseau, posez un palonnier tous les 70 cm.
F. Après l’installation des équipements et des canalisations, coordonnez la taille et l’emplacement des bouches d’aération ; le chargeur doit positionner correctement les bouches lors de la finition du plafond suspendu. La bouche inférieure doit affleurer le plafond, tandis que les bouches latérales doivent être alignées avec le mur. Installez directement les bouches sans découper l’orifice du conduit après l’installation. Une partie du flexible peut être laissée à l’extrémité du conduit afin d’ajuster ultérieurement la position des bouches.
G. Une fois la décoration globale de l’espace achevée, procédez à l’installation des bouches d’aération et du panneau de commande pour la mise au point des équipements.
2. Où l’unité principale du nouveau ventilateur est-elle installée ? À quoi dois-je faire attention ?
Il est recommandé de l’installer dans la salle de bain, la cuisine, le balcon et d’autres zones. Les principales considérations sont les suivantes :
L’existence d’un espace suffisant dans la zone d’installation de l’appareil ;
(2) La facilité d’entretien et l’évitement des passages à proximité des canalisations d’eau et des conduites électriques ;
(3) Lorsque l’évacuation du nouveau ventilateur s’effectue, veiller à ce qu’elle soit située aussi loin que possible de la sortie d’évacuation de la hotte aspirante (ou du ventilateur d’extraction, etc.), afin d’éviter toute pollution croisée de l’air ;
Une distance de sécurité doit être maintenue entre l’entrée et la sortie du nouveau ventilateur. La distance recommandée n’est pas inférieure à trois fois le diamètre du conduit ;
(5) Après avoir déterminé l’emplacement de l’unité principale, vérifier si le tracé de l’ensemble de la canalisation est raisonnable et s’il n’y a pas de sections de tuyauterie secondaire passant par des zones longues ou d’autres conditions défavorables.
3. Quel impact l’installation d’un nouveau ventilateur aura-t-elle sur la hauteur ? Comment résoudre ce problème ?
Les conduits de ventilation dans les nouveaux bâtiments résidentiels sont généralement disposés autour de la pièce ; ainsi, au plafond, il n’est possible de suspendre qu’une partie du système sur tout le périmètre, sans compromettre la hauteur de la grande zone centrale. Un groupe d’air neuf est un appareil de climatisation qui fournit de l’air frais. Son principe de fonctionnement consiste à aspirer l’air extérieur, puis, après traitement (dépoussiérage, déshumidification ou humidification, refroidissement ou chauffage, etc.), à le souffler dans la pièce grâce à un ventilateur, remplaçant ainsi l’air intérieur existant.
Prenons l’exemple d’un appartement ordinaire : la hauteur standard du bâtiment avoisine 2,7 mètres, tandis que l’épaisseur des poutres est d’environ 25 cm. Prenons comme exemple une unité principale d’air neuf avec un débit d’air de 350 m³/h. Le diamètre DN160 constitue le choix optimal pour la canalisation principale en PVC. En supposant que la partie supérieure du conduit soit installée et relevée, l’élévation au bas du tuyau s’élève à 2,54 m (2,7 - 0,16). Si l’on doit percer la poutre lors de la pose, même avec un tuyau PVC de 110 mm de diamètre, le diamètre du trou correspond à la moitié de l’épaisseur de la poutre, ce qui est prohibé du point de vue de la sécurité structurelle.
Il est donc recommandé d’opter pour la canalisation inférieure à la poutre ou d’utiliser une imposte. Après avoir placé la canalisation sous la poutre, l’élévation minimale de cette section atteint 2,34 m (2,7 - 0,25 - 0,11). L’épaisseur de la poutre a été calculée ultérieurement, et la hauteur réelle se situe aux alentours de 2,3 m. L’utilisation d’impostes permet de limiter l’impact sur la hauteur, mais elle entraîne un problème de résistance locale excessive. Par ailleurs, le tuyau PE présente désormais un grand avantage en termes d’installation : la machine principale peut être raccordée via un boîtier de dérivation aux diamètres 75 ou 63. Il est également possible de percer directement la poutre, ce qui réduit davantage l’impact sur le plafond.
4. Comment organiser efficacement les canalisations ? Comment gérer les poutres et les murs porteurs ?

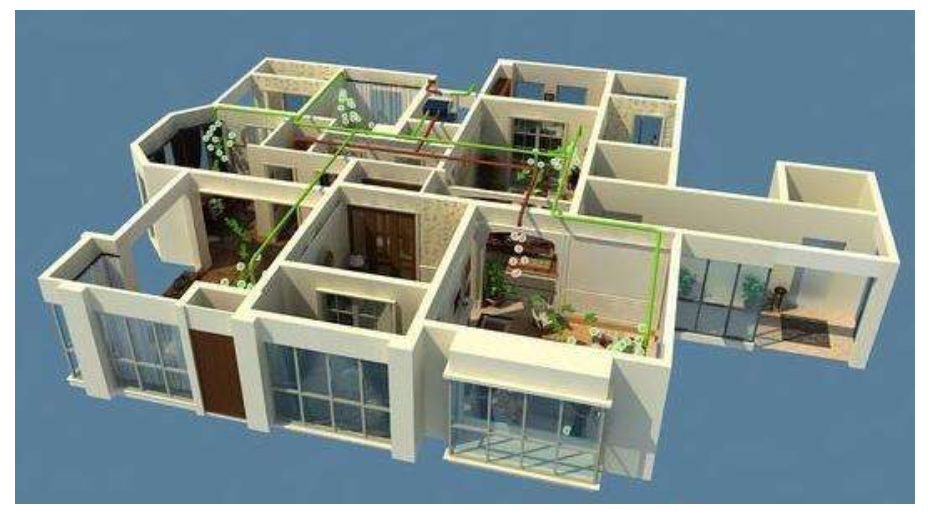

Il est recommandé d’acheminer l’air vers chaque pièce et de récupérer l’air centralisé. Dans certains cas, il est aussi possible d’assurer un renouvellement d’air individuel dans chaque pièce ; dans ce cas, il convient d’adopter autant que possible une disposition diagonale entre les bouches d’alimentation et de reprise d’air, afin d’éviter les courts-circuits d’air.
Du point de vue de la sécurité structurelle, il faut veiller à ce que le diamètre du trou soit inférieur à un tiers de l’épaisseur de la poutre ; autrement dit, si la poutre mesure 25 cm, plus de 80 trous peuvent être percés. Il est nécessaire d’utiliser un détecteur de métaux lors du perçage afin d’éviter de toucher les armatures. Alors, que faire concrètement lorsque l’on tombe sur une imposte ?
(1) La machine sélectionne le caisson de pression statique de la canalisation principale en utilisant des dérivations parallèles ; en résumé, la conduite principale originale de 160 peut être transformée en plusieurs tuyaux dérivés de 75, puis distribuée jusqu’à 75 sur chaque circuit dans chaque zone (au‑dessus des poutres des bâtiments civils de base, une section de 250, avec des tuyaux de 75, permet d’assurer la sécurité contre les fuites au niveau des poutres).
(2) Sans utiliser de dérivation, le diamètre des canalisations est de 160 — 110 — 75. Lorsque la canalisation traverse une poutre, il n’est pas possible de l’ouvrir en toute sécurité ; on peut donc opter pour une solution Linde et sacrifier une certaine quantité d’air afin d’assurer la sécurité du système.
5. Quelles mesures peuvent être prises lors de l’installation pour réduire le bruit lors de l’utilisation future ?
Le bruit après l’installation provient principalement de trois sources : le son du fonctionnement de la machine, le volume d’air dans le conduit d’aération et le volume d’air à la sortie d’air. Les deux dernières causes sont essentiellement liées à l’installation et au mode de fonctionnement.
Prenons l’exemple de 350. Lorsque la conduite principale est de 160, la vitesse d’écoulement principale est de 4,84 m/s. Si la canalisation principale est choisie en 110, la vitesse d’écoulement passe à 10,24 m/s, ce qui dépasse nettement les exigences du code de conception de la ventilation des bâtiments. Par rapport aux unités de traitement d’air neuf, les unités de climatisation présentent une gestion de l’air plus complexe. C’est pourquoi les unités de climatisation sont principalement utilisées dans les grands espaces publics où les unités fan‑coil ne peuvent pas être installées, tandis que les unités de traitement d’air neuf sont plutôt employées dans les petites zones où des unités fan‑coil peuvent être mises en place. Ainsi, pour une canalisation conventionnelle de 350, le meilleur choix consiste à utiliser une conduite principale de 160 et des conduites dérivées de 110. Si la hauteur disponible est suffisante, le responsable privilégie une section de 200, ce qui offre de meilleures performances en termes de résistance et de contrôle du bruit.
La principale cause du bruit des tuyères est le choix inadéquat des flexibles de raccordement et des tuyères. Le flexible relié à l’extrémité doit être maintenu par une attache afin d’éviter les bruits de vibration provoqués par le flux d’air soufflé. Un groupe d’air frais est un appareil de climatisation qui fournit de l’air neuf. Son principe de fonctionnement consiste à aspirer l’air extérieur, puis, après traitement (dépoussiérage, déshumidification ou humidification, refroidissement ou chauffage, etc.), à le faire circuler dans la pièce grâce au ventilateur, tout en remplaçant l’air intérieur existant lors de son entrée dans la pièce.
6. Comment éviter les pertes d’air dues à l’installation ?
Toute installation entraîne une certaine perte d’air, mais il convient d’éviter certains erreurs courantes, comme choisir le bon diamètre de tuyau, remplacer le coude droit à 90 degrés par deux coudes à 45 degrés, substituer le té droit par un té oblique, ou encore remplacer le raccord direct par un convertisseur de pente.
