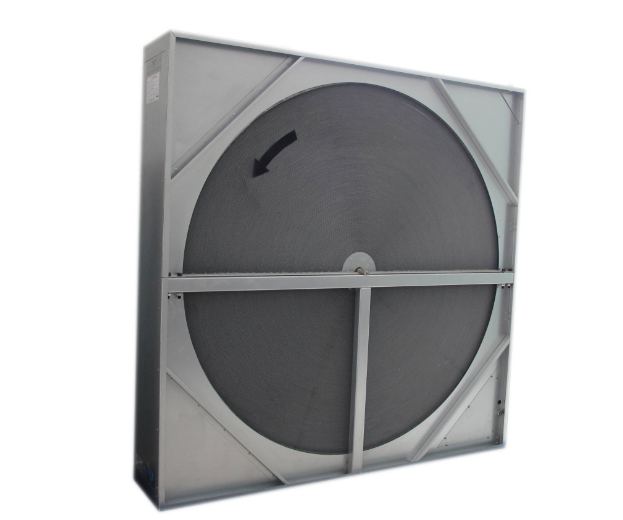

Ротационный/Колесный теплообменник с рекуперацией энергии

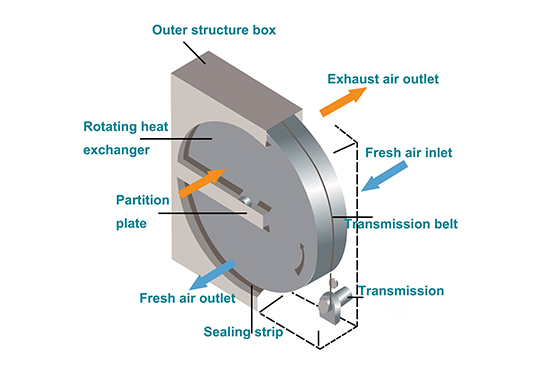

Существуют два типа ротационных теплообменников с рекуперацией энергии: с полной тепловой рекуперацией и с рекуперацией только sensible‑тепла. В качестве сердечника для накопления тепла приточный воздух проходит через одну половину колеса, а отработанный воздух — через другую половину; таким образом, приточный и отработанный воздух поочередно проходят через колесо.

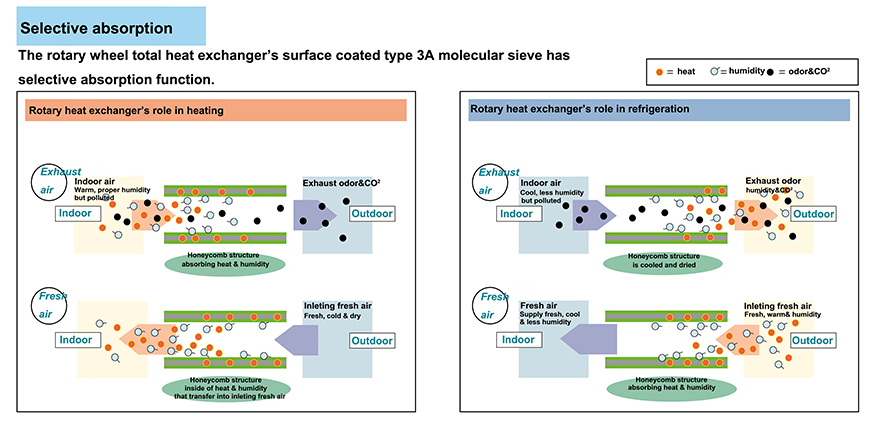

Зимой регенеративный элемент колеса поглощает тепло из отработанного (влажного) воздуха; при перемещении на сторону приточного воздуха, вследствие разницы температур (и влажности), этот элемент отдаёт часть своего тепла (влажного), после чего снова возвращается на сторону отработанного воздуха и продолжает поглощать тепло из него (влажного). Таким повторяющимся циклом достигается рекуперация энергии; принцип работы показан на рисунке. Во время летней охлаждающей работы процесс происходит в обратном направлении.

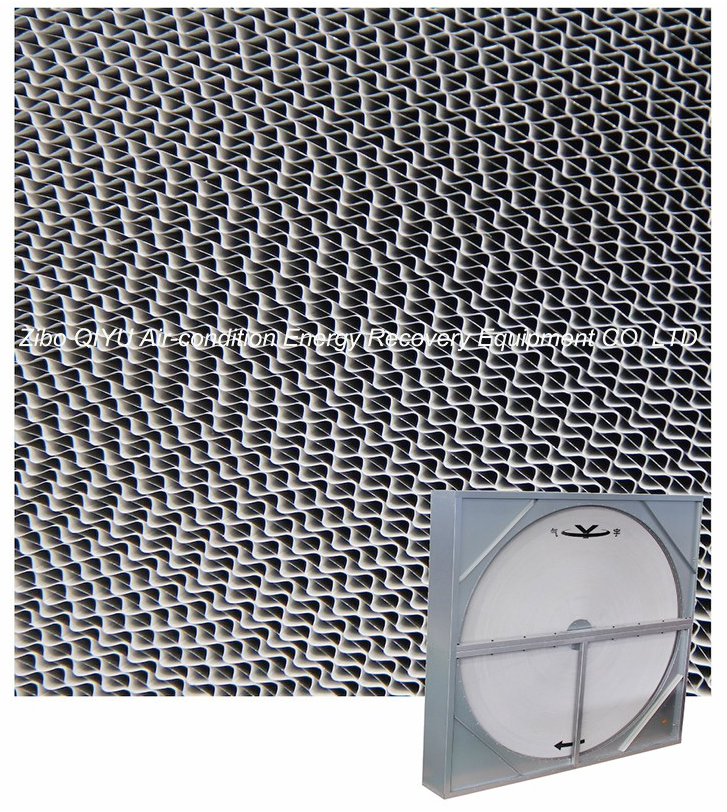

При работе колеса с полной тепловой рекуперацией молекулы воды из воздуха поглощаются молекулярным ситом, покрывающим поверхность ячеистой структуры; при переходе на другую сторону они высвобождаются под действием разницы давлений между молекулами воды.

Ротор с полной тепловой рекуперацией использует приточный воздух для обмена как sensible‑теплом, так и скрытым (латентным) теплом, что позволяет экономить энергию и обеспечивать качественную вентиляцию помещения. Приточный воздух может предварительно охлаждаться и осушаться летом, а зимой — подогреваться и увлажняться.
